千斤頂壓濾機是一種間歇式的加壓過濾機設備,用于各種懸浮液的固液分離,分離效果好,使用方便,廣泛用于石油、化工、染料、冶金、制藥、食品、造紙及污水處理等各種需要進行固液分離的領域,適用于小型過濾行業,一般使用壓力較低,過濾壓力小于0.4Mpa的過濾領域。

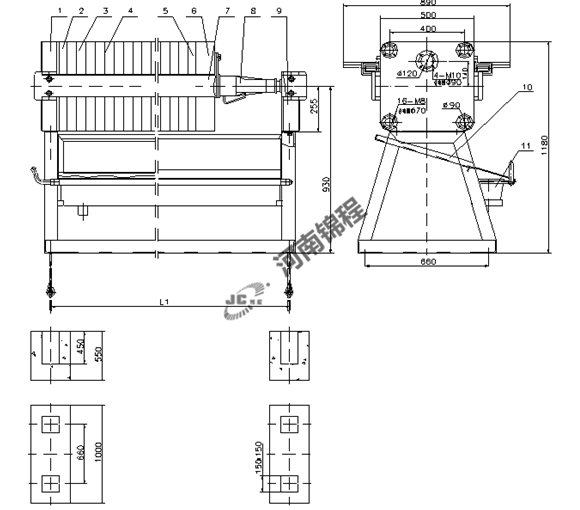

1、止推板 2、頭 板 3、濾 板 4、濾 布 5、尾 板 6、壓緊板 7、橫 梁 8、千斤頂 9、支架 10、濾渣翻板 11、接液槽
注:1、地腳螺栓M16×300。 2、洗滌管與出液管根據用戶不同過濾要求配置。
千斤頂壓濾機主要由三大部分組成,即:機架部分、過濾部分、壓緊裝置。壓濾機工作時,轉動手輪,通過小齒輪、大齒輪,帶動絲杠推動壓緊板,將位于壓緊板和止推板之間的濾板和過濾介質(濾布)壓緊,以保證帶有工作壓力的被過濾物料(料漿)在濾室內進行加壓過濾。
(1)機架部分:機架構成壓濾機的基礎,用以支撐過濾機構、連接其它部件。它主要由止推板、壓緊板、壓緊部分和主梁組成。
(2)過濾部分:是由以一定次序排列在主梁上的濾板和夾在濾板之間的過濾介質(濾布)組成,形成一個個過濾單元(濾室)。
(3)壓緊部分:它是壓濾機的動力裝置,主要部件有小齒輪、大齒輪、絲杠等。
型號 | 過濾面積m2 | 濾板規格mm | 濾餅厚mm | 濾板數(塊) | 濾室容積(L) | 過濾壓力(Mpa) |
地基 尺寸 |
外形 尺寸 |
整機 質量Kg |
||||
L1 mm |
B mm |
C mm |
長 mm |
寬 mm |
高mm | ||||||||
BMS/
390-25U
|
1 | 390*390 | 25 | 4 | 13 | 0.5 | 650 | 150 | 500 | 1150 | 760 | 650 | 410 |
2 | 9 | 25 |
900
|
1450
|
570
|
||||||||
3 | 14 |
38
|
1150
|
1695
|
740
|
||||||||
BMS/ 30U |
1 | 390*390 | 30 | 4 |
15
|
0.5
|
710
|
150
|
500
|
1210
|
760
|
650
|
350
|
2 | 9 |
31
|
1020
|
1565
|
400
|
||||||||
3 | 14 |
46
|
1330
|
1875
|
455
|
||||||||
XMSQ/
520-20U
|
4 | 520*520 | 20 | 9 |
40
|
0.5-1.5
|
1130
|
200
|
600
|
1730
|
830
|
850
|
560
|
6 | 14 |
60
|
1360
|
1960
|
630
|
||||||||
8 | 19 |
80
|
1580
|
2180
|
700
|
||||||||
12 | 29 |
120
|
2060
|
2660
|
830
|
||||||||
16 | 39 |
160
|
2460
|
3050
|
980
|
||||||||
18 | 44 |
176
|
2690
|
3260
|
1160
|
||||||||
20 | 49 |
200
|
2910
|
3500
|
1360
|
||||||||
BNSQ/
520-30U
|
4 | 520*520 | 30 | 9 |
60
|
0.5
|
1300
|
200
|
600
|
1900
|
830
|
850
|
590
|
6 | 14 |
90
|
1600
|
2200
|
660
|
||||||||
8 | 19 |
120
|
1900
|
2500
|
760
|
||||||||
12 | 19 |
180
|
2520
|
3120
|
930
|
||||||||
16 | 39 |
240
|
3060
|
3660
|
1100
|
||||||||
XMSQ/
700-25U
|
20 | 700*700 | 25 | 24 |
250
|
0.5-1.6
|
2200
|
460
|
800
|
3100
|
950
|
11000
|
2210
|
30 | 37 |
380
|
2880
|
3800
|
2660
|
||||||||
40 | 49 |
500
|
3500
|
4400
|
3080
|
||||||||
BNSQ/
700-30U
|
20 | 700*700 | 30 | 24 |
300
|
0.5
|
2450
|
460
|
800
|
3350
|
950
|
1100
|
2300
|
30 | 37 |
450
|
3230
|
4050
|
2800
|
||||||||
40 | 49 |
600
|
3950
|
4900
|
3500
|
千斤頂壓緊壓濾機采用螺旋千斤頂作為壓緊裝置,具有
1.結構簡單,設計合理
2.操作方便,無需電源
3.經濟實惠,維修方便
4適用范圍廣的特點,是懸浮液分離的理想設備
