1、本泵適用于輸送各種有潤滑性的液體,溫度不高于70℃,如需高溫200℃,同本單位聯系可配用耐高溫材料即可,粘度為5×10-5~1.5×10-3m2/s。
2、本泵不適用于輸送腐蝕性的、含硬質顆?;蚶w維的、高度揮發或閃點低的液體,如汽油、笨等。

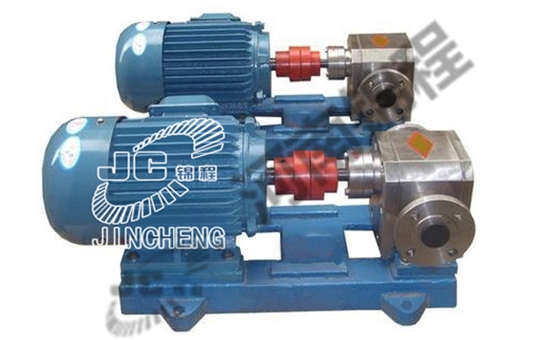

本型泵在泵體中裝有一對回轉齒輪,依靠?jī)升X輪的相互嚙合,把泵內的整個工作腔分兩個獨立的部分。泵運轉時主動齒輪帶動被動齒輪旋轉,當齒輪脫開嚙合時在吸入側便形成局部真空,液體被吸入。被吸入的液體充滿齒輪的各個齒谷而帶到排出側,齒輪進入嚙合時液體被擠出而排出泵外。
型號 |
流量 Q |
轉速 nr/min |
排出壓力 pMpa |
必需汽蝕余量 rm |
效率η% |
電動機 | ||
m3/h | L/min |
功率KW |
型號 | |||||
KCB-1200 | 72 | 1200 | 740 | 0.6 | 7 | 43 | 37 | Y280S-8 |
KCB-1600 | 95 | 1600 | 980 | 45 | Y280S-6 | |||
KCB-1800 | 112 | 1800 | 740 | 0.6 | 7.5 | 43 | 55 | Y315S-8 |
KCB-2500 | 150 | 2500 | 985 | 75 | Y315S-6 | |||
KCB-2850 | 170 | 2850 | 740 | 0.6 | 8 | 44 | 90 | Y315L1-8 |
KCB-3800 | 230 | 3800 | 989 | 110 | Y315L1-6 | |||
KCB-4100 | 245 | 4100 | 743 | 0.6 | 8 | 44 | 132 | Y355M1-8 |
KCB-5400 | 325 | 5400 | 989 | 160 | Y355M1-6 | |||
KCB-5600 | 330 | 5600 | 744 | 0.6 | 8 | 44 | 160 | Y355M2-8 |
KCB-7600 | 460 | 7600 | 989 | 200 | Y355M3-6 | |||
KCB-7000 | 420 | 7000 | 744 | 0.6 | 8 | 44 | 185 | Y355L1-8 |
KCB-9600 | 570 | 9600 | 989 | 250 | Y355L2-6 |
